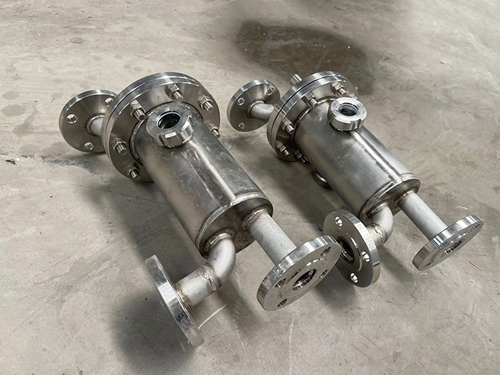

回流头

扫一扫访问手机站

鲁齐天公司深耕化工分离提纯领域，专注于精馏塔技术装备；凭借深厚的专业技术底蕴，为客户提供全方位、全流程的优质服务。公司拥有专业的化工设计院，化工实验室，实验设备研发制造车间，工业化装备生产车间。以精馏技术为主，耦合萃取、吸附、共沸、膜分离、反应等化工技术的咨询、模拟计算、分析测试、方案设计、工艺包开发、化工设备设计、塔内件的研发与制造；是一家集科研、设计、制造、服务于一体的专注精馏科技型企业。

发布时间：2025-07-22 09:01:52

浏览人数：0

联系人：朱总
手机：18953016185 邮箱：18953016185@189.cn
地址：山东省菏泽市牡丹区西城街道兰州路1666号段庄小学北30米

信息详情


			一、结构组成

			主要由以下核心部分构成：

					冷凝腔：不同类型的回流头冷凝腔结构差异显著。球形回流头的冷凝腔为多组球形凸起设计，内部形成交错的冷凝通道，总冷凝面积比同体积直形结构增加 30%；蛇形回流头的冷凝腔由连续弯曲的蛇形管组成，管长可达直形管的 2-3 倍，蒸汽流经路径更长；直形回流头则为平滑的直管式冷凝腔，内部无复杂凸起，流体阻力仅为球形结构的 50%。

					进出水口：位于冷凝腔两端，采用标准螺纹接口（如 G1/2、G3/4），可直接连接水管或软管。接口处配备硅胶密封圈，密封压力≥0.6MPa，防止冷却水泄漏。

					蒸汽入口与回流口：蒸汽入口位于回流头底部，口径根据使用需求匹配（DN25-DN100）；回流口设计为倾斜 45° 的弯管结构，确保冷凝液沿管壁回流，避免飞溅。

					辅助结构：定制款回流头可增设视镜（直径 50-80mm，采用硼硅玻璃 3.3）、温度传感器接口（PT100 型）或取样阀，视镜与主体采用法兰连接，便于观察冷凝状态。

			二、工作原理

			回流头的核心原理是 “蒸汽冷凝 - 重力回流” 的闭环过程：

					挥发的物料蒸汽（温度高于物料沸点）通过蒸汽入口进入回流头的冷凝腔。

					冷却水从进水口流入冷凝腔，与高温蒸汽进行热交换 —— 蒸汽释放热量后冷凝为液态，冷却水吸收热量后从出水口排出（水温升高 5-15℃）。

					冷凝后的液体因重力作用沿回流口的倾斜管道回流，重新参与相关流程，形成 “挥发 - 冷凝 - 回流” 的循环。

			三、核心功能

					高效冷凝回收：不同类型回流头的冷凝效率差异明显。在处理沸点 80℃的物料时，球形回流头的回收率≥95%，蛇形可达 98% 以上，直形约 90%，能有效减少原料损耗。

					温度调节辅助：通过控制冷却水流速（1-5L/min），可间接调节回流头的冷凝能力。例如，增加水流速能降低冷凝腔温度，加速高沸点蒸汽（如 150℃的甲苯）冷凝，防止未冷凝蒸汽逃逸。

					压力平衡：回流头内部与大气相通（常压款）或保持密闭（高压款），常压款可平衡因加热产生的微正压（≤0.1MPa），高压款则能承受 0.6-1.6MPa 的压力，避免蒸汽泄漏。

					工艺可视化：带视镜的回流头可直观观察蒸汽冷凝状态（如是否出现液膜、有无未冷凝气泡），帮助操作人员判断进程，及时调整相关参数。

			四、材质选择

			鲁齐天回流头的材质选择注重耐腐蚀性与实用性：

					主体材质：304 不锈钢适用于中性或弱腐蚀性物料（如乙醇、丙酮），含铬 18%、镍 8%，耐盐雾性能≥480 小时；316L 不锈钢添加 2-3% 钼元素，耐腐蚀性提升 50% 以上，适合处理含氯物料（如盐酸体系）或有机溶剂（如氯仿），耐盐雾性能≥1000 小时。

					密封件：采用食品级硅胶（耐温 - 40℃至 200℃）或氟橡胶（耐温 - 20℃至 260℃，耐化学腐蚀性更优），避免密封材料溶出污染物料。

					视镜玻璃：选用硼硅玻璃 3.3，透光率≥92%，抗压强度≥10MPa，能承受蒸汽冲击与温度骤变（-30℃至 150℃急变无破裂）。
