不锈钢板波纹（孔板波纹）填料产品描述

一、产品概述

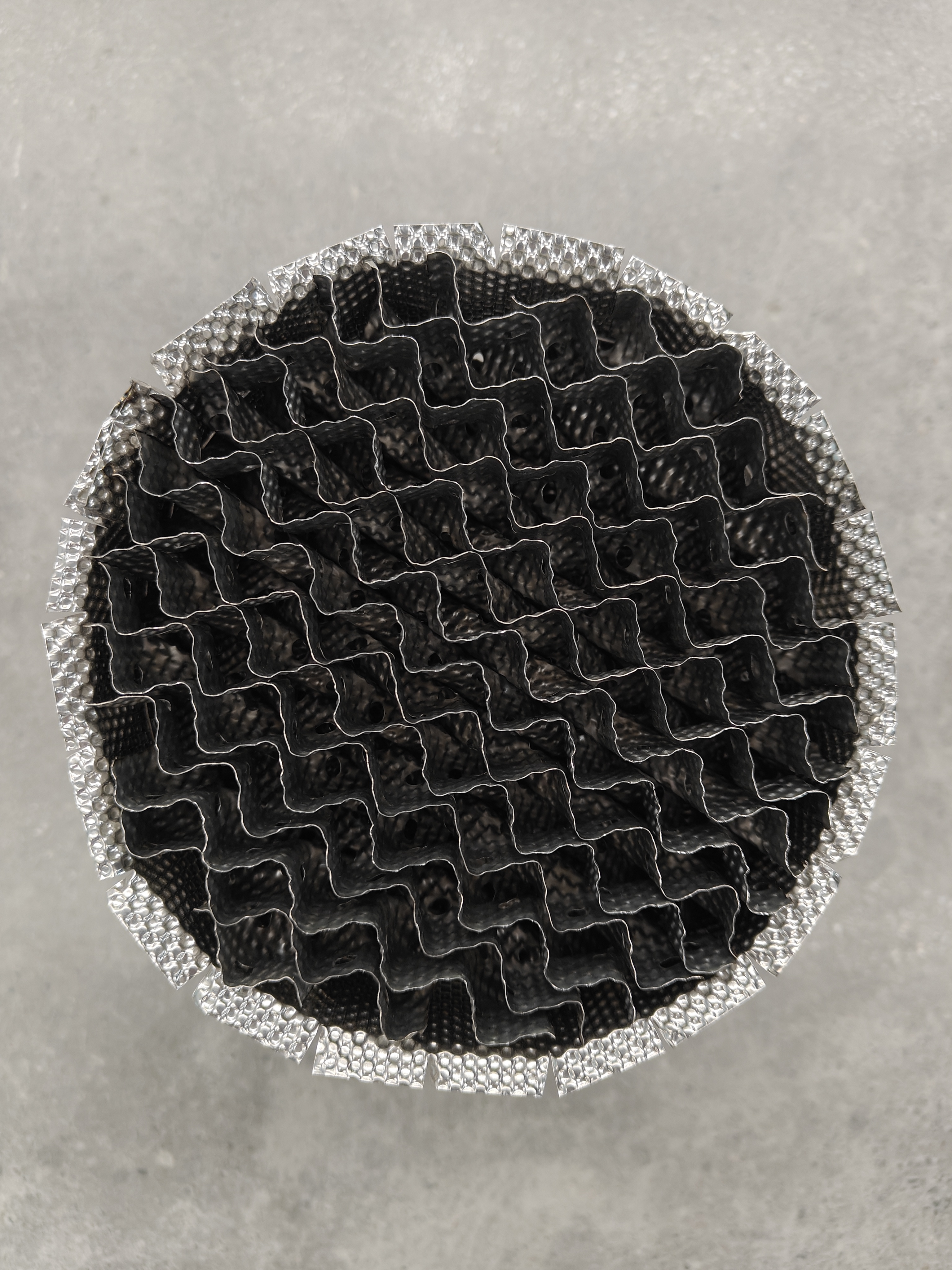

板波纹填料（也常称孔板波纹填料）是一种高效规整填料，是化工分离领域的核心传质元件。图中为不锈钢材质的金属板波纹填料，由带冲孔、轧制纹路的金属波纹薄片组装成盘状结构，上下盘填料交错90°叠放，形成规则、连续的流体通道，广泛应用于精馏、吸收、解吸等化工单元操作。

二、核心结构特点

1. 规整化通道设计：波纹片呈平行交叉的斜向排布，相邻片方向相反，在塔内形成均匀、对称的流体流道，气液两相分布均匀，从根源上避免了散装填料的沟流、偏流问题，放大效应极弱。
2. 高比表面积设计：金属板表面冲孔、轧制细密纹路，大幅提升有效传质面积，常规型号比表面积可达250-700㎡/m³，为气液充分接触提供充足界面，理论板数可达2-3块/米。
3. 高孔隙率结构：整体孔隙率超90%，气体通过阻力小，压降仅为传统散装填料的1/3-1/5，大幅降低系统能耗，同时保障大通量处理能力。
4. 定制化适配性：可根据工况定制材质（304/316L/2205双相钢等不锈钢）、波纹倾角（30°/45°）、比表面积（125Y/250Y/350Y/500Y等型号），适配不同塔径与工艺需求。

三、核心性能优势

性能维度 核心优势
传质效率 比表面积大、气液接触充分，分离效率高，适用于难分离、热敏性物系的精细分离
流体阻力 压降低、通量大，相同效率下处理能力较常规填料提升30%-40%，能耗显著降低
操作弹性 低负荷性能优异，无明显低负荷极限，适应负荷波动大的工况
抗堵耐用性 金属板冲孔结构通道开阔，抗堵性远优于丝网填料，耐温、耐腐蚀，适用于含微量颗粒、易结焦的复杂物系
结构稳定性 机械强度高，抗压、抗变形能力强，长期运行无结构失效风险

四、典型应用领域

- 精细化工：有机溶剂精馏、高纯度产品提纯、热敏性物料分离
- 石油化工：原油分馏、芳烃分离、天然气净化
- 环保领域：废气VOCs回收、废水脱氨、脱硫吸收
- 制药/食品：溶剂回收、无菌物料精馏提纯
- 通用化工：吸收、解吸、萃取等传质分离单元

五、产品规格与定制

常规型号按比表面积分为125Y、250Y、350Y、500Y、700Y等，可根据塔径定制圆形/方形填料盘，材质可选304、316L、2205双相钢、钛材等，满足高温、高压、强腐蚀等极端工况需求。



补充说明

板波纹填料分为金属孔板波纹填料（图中类型）与塑料板波纹填料，金属款主打耐高温、耐腐蚀、高效分离，适用于化工精馏等严苛工况；塑料款（PP/PVDF等）主打轻量化、低成本，适用于吸收、废气处理等中低温工况。
