管式液体分布器是工业生产中实现液体均匀分配的重要设备，广泛应用于各类塔器、反应器等设备中，通过合理的结构设计，将液体精准输送至指定区域，保障后续工艺的高效进行。
一、主要类型及结构特点
-

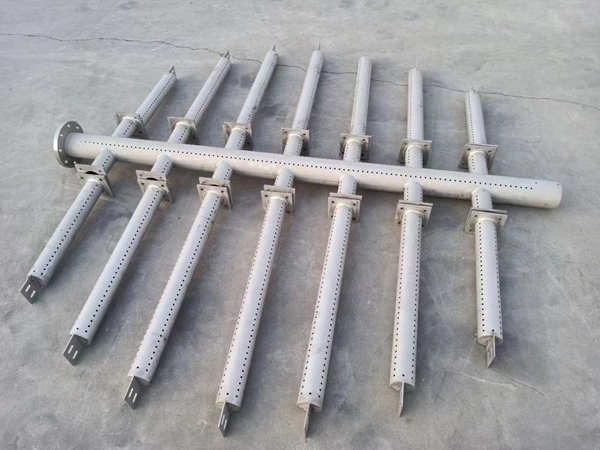

多孔管式分布器：这是最常见的管式液体分布器类型，结构以主管和支管组成的枝状布局为核心。主管负责引入液体，支管上按特定规律开设布液孔，孔径通常在 1-10mm，孔的排列方式可根据需求选择单列、双列或螺旋状。其优势在于结构简单、布液均匀性较好，适用于中低粘度液体的分布。
-
溢流管式分布器：由主管、支管和溢流堰组成。液体通过主管进入支管后，在支管内上升并从溢流堰溢出，实现分布。溢流堰的高度一致，保证各点溢流量均匀，适用于处理含有少量固体颗粒或易起泡的液体，抗堵塞能力较强。
-
喷射管式分布器：支管末端安装有喷射嘴，液体经喷射嘴以一定角度和速度喷出，覆盖下方的填料或塔板。喷射角度可根据设备尺寸设计，通常在 30°-90° 之间，适用于需要液体与气体充分混合的场景，如吸收塔中可增强气液接触效果。
二、设计要点
-
流量计算：根据设备的处理量和液体性质，精确计算主管和支管的直径。确保液体在管内的流速合理，一般主管流速控制在 1-2m/s，支管流速控制在 0.5-1m/s，避免因流速过高导致压力损失过大或过低造成液体滞留。
-
布液均匀性设计：对于多孔管式分布器，通过流体力学模拟确定布液孔的位置、数量和孔径，使各孔的流量偏差不超过 5%；溢流管式分布器则需保证溢流堰的水平度误差在 ±0.5mm 以内，确保溢流量均匀。
-
抗堵塞设计：针对含杂质液体，可增大布液孔或溢流堰的尺寸，或在入口处设置滤网。对于易结晶液体，可采用伴热装置，防止液体在管内结晶堵塞。
-
材料选择：根据液体的腐蚀性、温度和卫生要求选用合适材料。处理强腐蚀性液体时，选用钛合金、哈氏合金等耐腐材料；食品和制药行业则选用 316L 不锈钢，并进行表面抛光处理，符合卫生标准。
三、性能优势
-
布液效率高：无论是哪种类型的管式液体分布器，都能通过合理设计实现高效布液，确保液体均匀覆盖设备截面，提升后续传质、反应等工艺的效率。例如，在精馏塔中使用管式液体分布器，可使产品纯度提高 5%-10%。
-
适应性广：可处理不同粘度、不同性质的液体，从低粘度的水溶液到中高粘度的油脂、树脂等都能适用。同时，能适应不同规格的设备，从小型实验装置到大型工业塔器均可定制。
-
结构紧凑：管式液体分布器占用设备内部空间小，不会过多影响设备的有效容积，尤其适用于空间有限的场合。
-
维护方便：结构简单，部件可拆卸，便于日常清洗、检修和更换。如多孔管式分布器的支管可拆下来清理布液孔，减少维护时间和成本。
四、应用场景
-
化工生产：在精馏塔、吸收塔、萃取塔中广泛应用。如在甲醇精馏塔中，多孔管式分布器将原料液均匀分布到填料表面，提高甲醇与水的分离效率；在二氧化硫吸收塔中，喷射管式分布器可增强液体与含硫气体的接触，提升吸收效果。
-
环保处理：在废水处理的生物滤塔中，溢流管式分布器将废水均匀分布到滤料上，保证微生物对污染物的降解效率；在烟气脱硫塔中，喷射管式分布器可使脱硫剂与烟气充分反应，提高脱硫率。
-
食品加工：在果汁浓缩塔中，采用 316L 不锈钢材质的多孔管式分布器，将果汁均匀分布，确保受热均匀，提升浓缩效率和果汁品质。
-
医药制造：在药物提纯塔中，卫生级管式液体分布器可避免液体污染，保证药品质量，适用于抗生素、维生素等药品的生产。
